スマートフォンの性能は年々向上し、ゲームやAI処理もデスクトップ級に近づきつつあります。しかしその一方で、発熱と冷却性能のバランスが限界に近づいているのではないかという指摘が強まっています。
最新の検証結果や実機テストでは、冷却技術がチップの高性能化に追いつかず、長時間の高負荷時に大きな性能低下が発生するケースが確認されています。
ベイパーチャンバーでも抑えきれない発熱

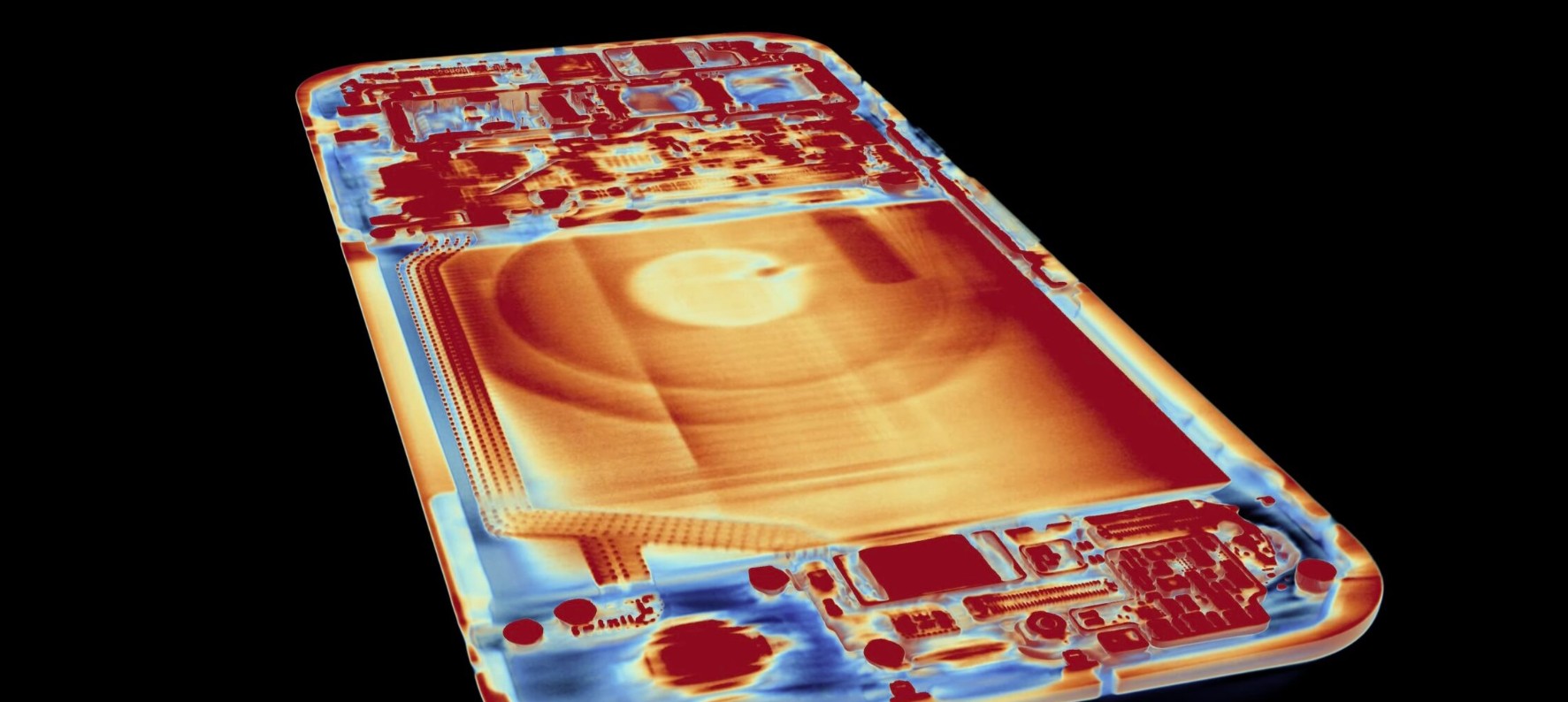

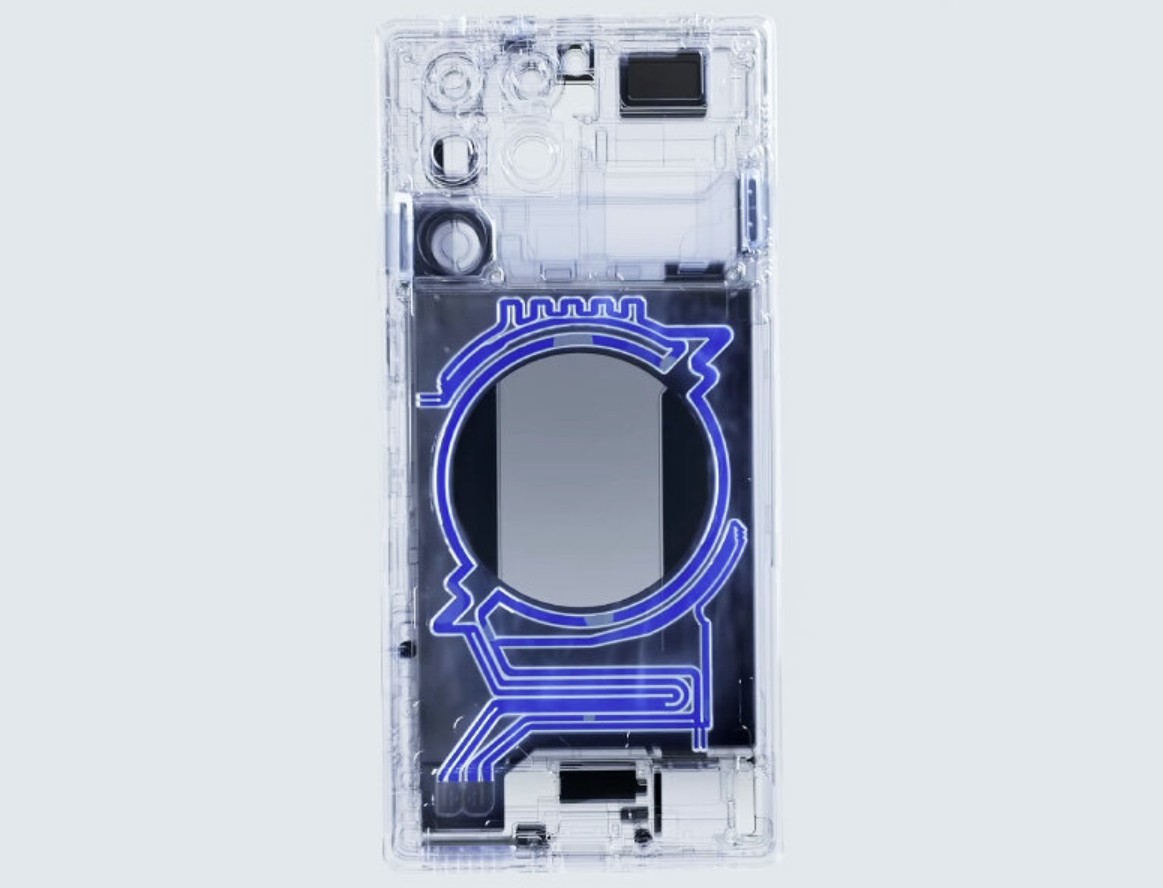

現在のスマートフォンでは、ベイパーチャンバーを中心とした放熱設計が主流となっています。しかし近年のハイエンドSoCは、ピーク時に30W近い電力を消費するケースもあり、この規模の発熱をスマートフォンの筐体で処理するのは容易ではありません。

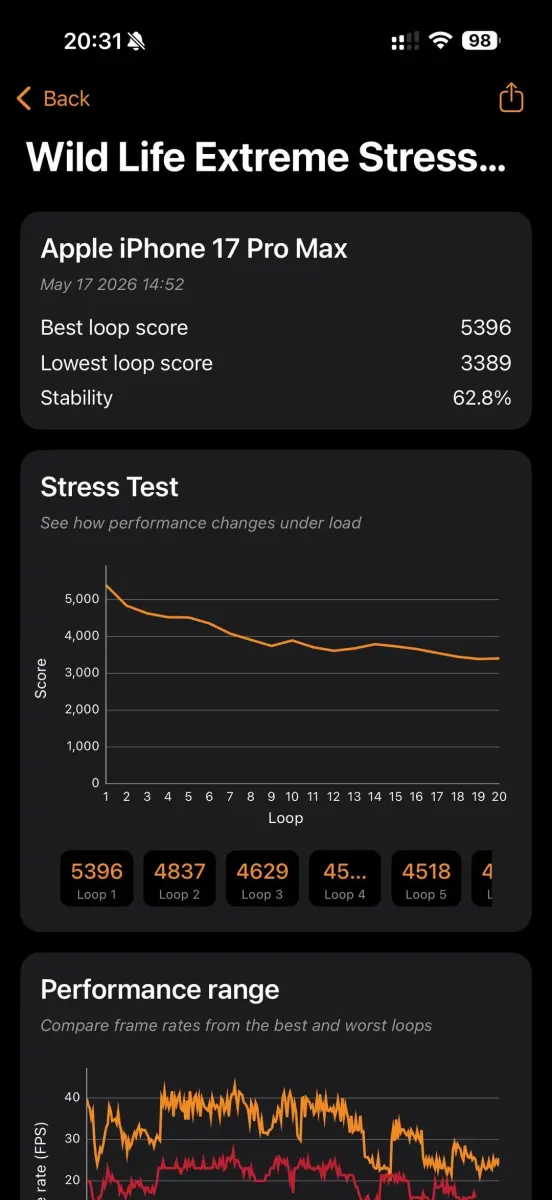

たとえばストレステストでは、最新の高性能スマートフォンでも開始直後は高いスコアを記録するものの、時間が経つにつれて性能が低下し、いわゆるサーマルスロットリングが発生する様子が確認されています。さらに発熱が強い場合、画面の輝度が自動的に抑えられることもあります。
研究者やユーザーによる検証では、短時間のピーク性能として15W以上を想定した設計が一般的である一方、実際の筐体では放熱の限界が約6W程度にとどまる場合もあると指摘されています。
冷却強化モデルは「物理的アプローチ」へ

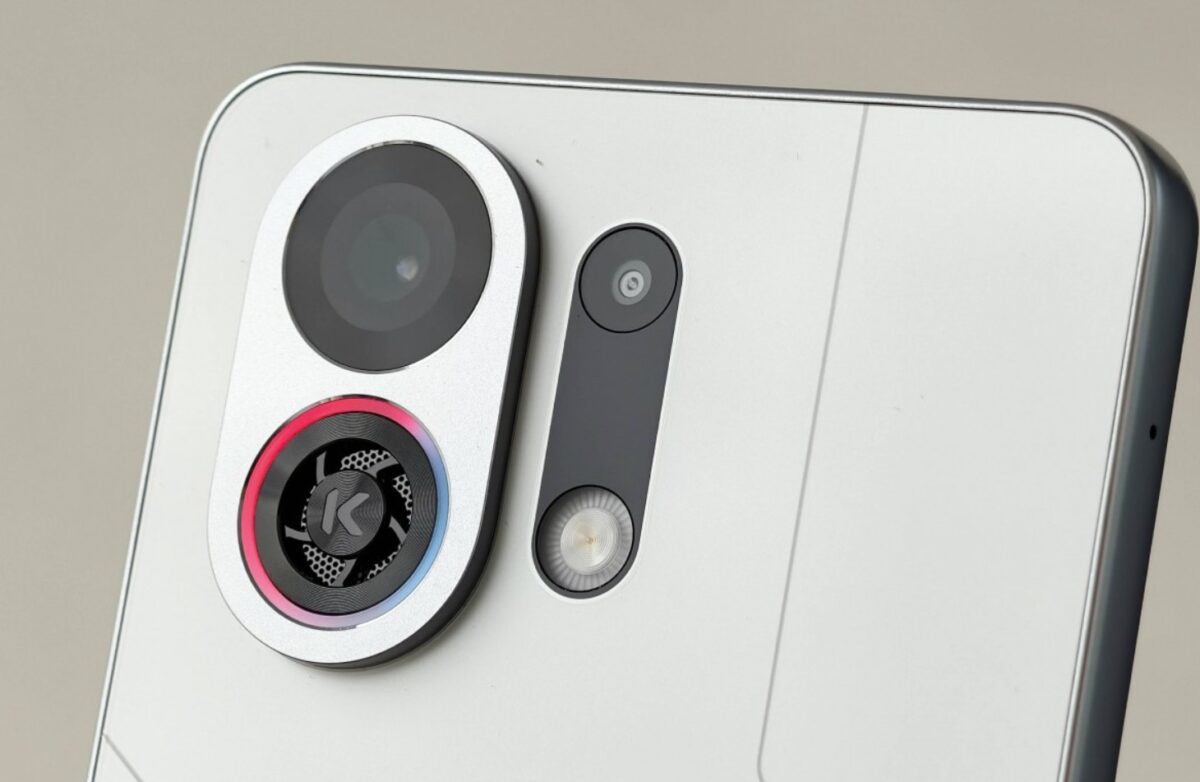

この問題に対し、一部メーカーはより直接的な冷却手段を導入しています。ゲーミングスマートフォンの分野では、内蔵ファンや液冷システムを搭載するモデルも登場しており、チップの温度を強制的に下げる設計が採用されています。
例えば特定の高性能SoCでは20〜24W級の負荷がかかることもあり、従来のパッシブ冷却だけでは対応しきれない状況が生まれています。
ただし、AppleやSamsungのような主流スマートフォンでは、デザイン性や薄型化の制約が強く、こうした積極的な冷却機構の採用は難しいのが現状です。
性能競争と効率重視の分岐点
この課題に対しては、チップ設計側の改善も進められています。TSMCの微細プロセス移行による電力効率の改善や、CPUアーキテクチャの見直しなどがその一例です。
特にAppleは効率重視の設計で知られ、最新世代では性能向上と同時に消費電力の抑制にも成功しているとされています。これにより、同等の負荷でも発熱を抑えやすい構造になっています。
一方でクアルコムは、より高いクロック周波数を目指す傾向が強く、性能競争を優先する設計思想が続いています。この方向性の違いが、発熱特性にも影響していると見られています。
新しい冷却技術の模索も進む
Samsungは放熱構造そのものの見直しにも取り組んでおり、チップ直上にヒートシンクを配置する構造や、メモリ配置の最適化といった技術が導入されています。これにより熱の拡散効率を高める狙いがあります。
さらに将来的には、メモリ帯域幅の向上と放熱効率を両立させる新構造も検討されており、次世代Exynosへの採用が期待されています。
スマホはどこまで厚くできるのか
根本的な解決策として、筐体の大型化・厚型化も考えられますが、重量増加や携帯性の低下といったデメリットが避けられません。結果としてメーカーは「性能」「薄さ」「発熱」の間で厳しいトレードオフを迫られています。
スマートフォンの性能向上が続く限り、冷却技術との競争もまた続いていくことになりそうです。
